Écrou porteur ponts FOG 449 | 70mm

Écrou porteur pour ponts élévateurs FOG 449

Référence fabricant: 4490430 (Ancienne réf. : 4490030)

Description :

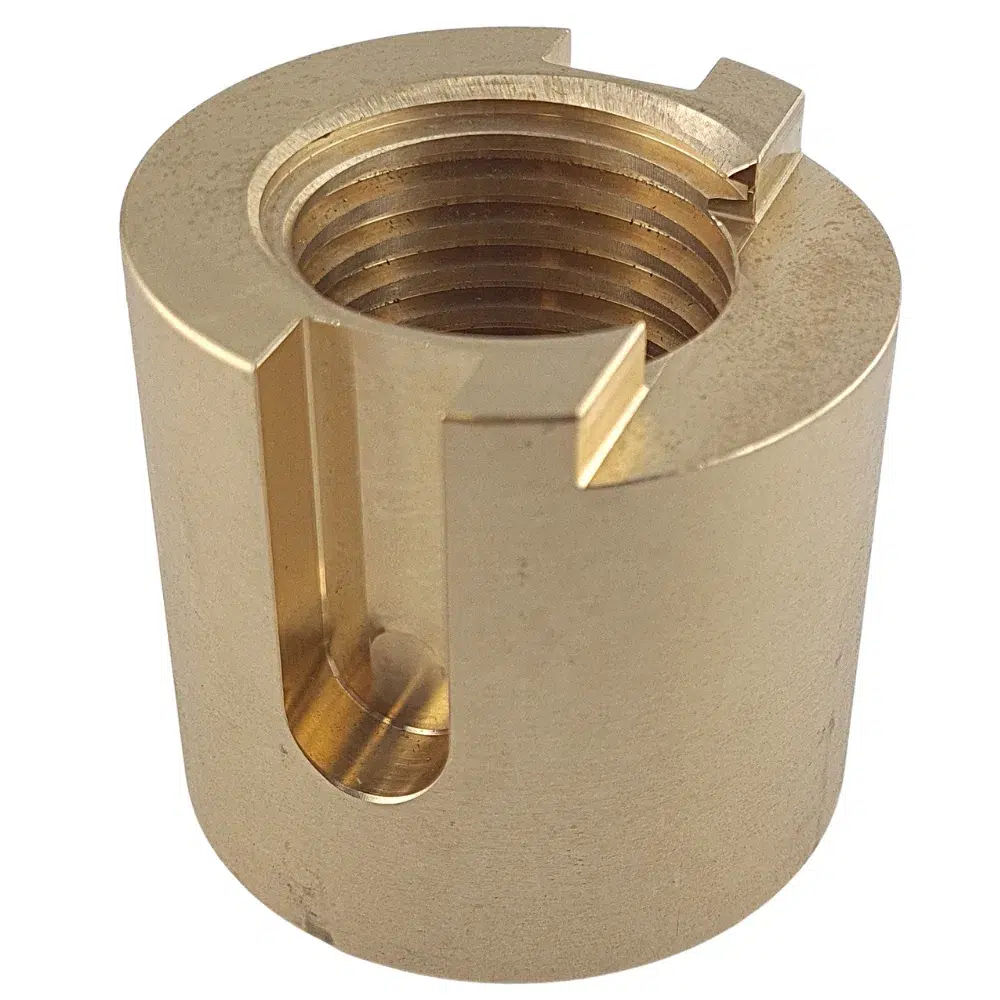

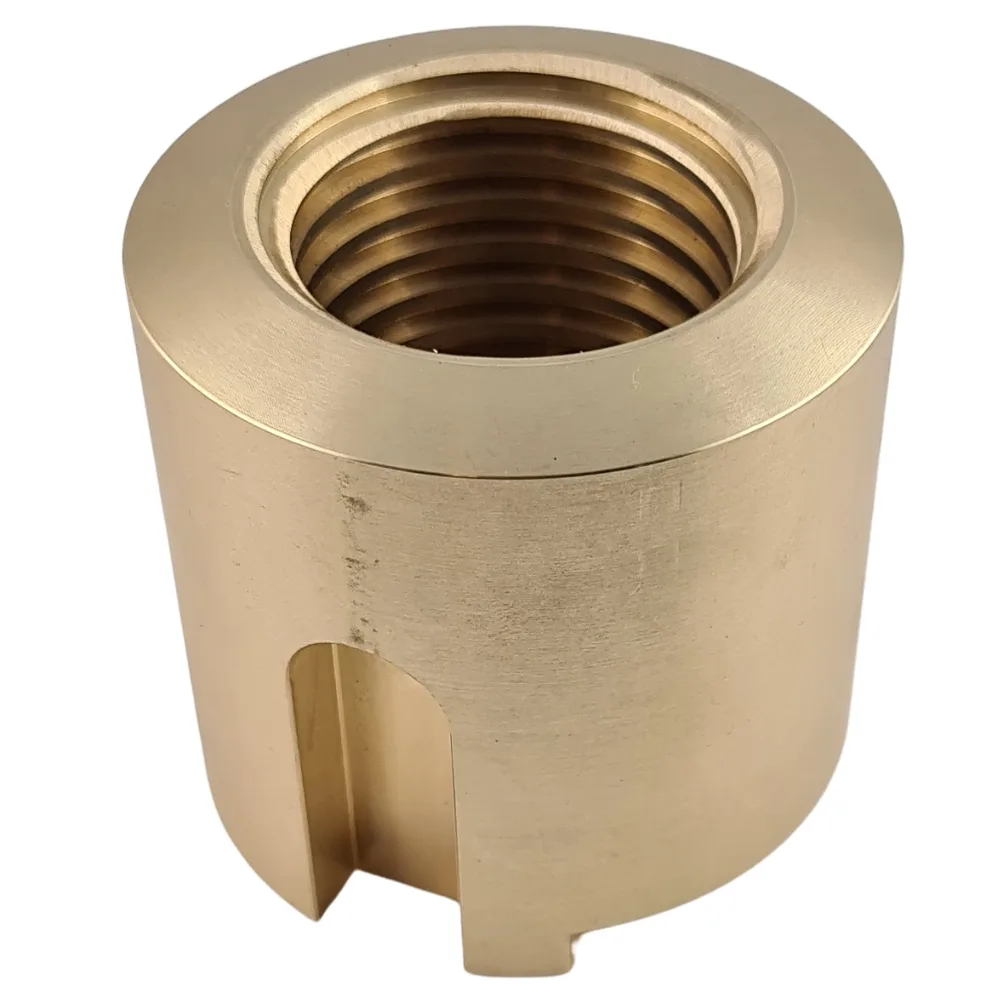

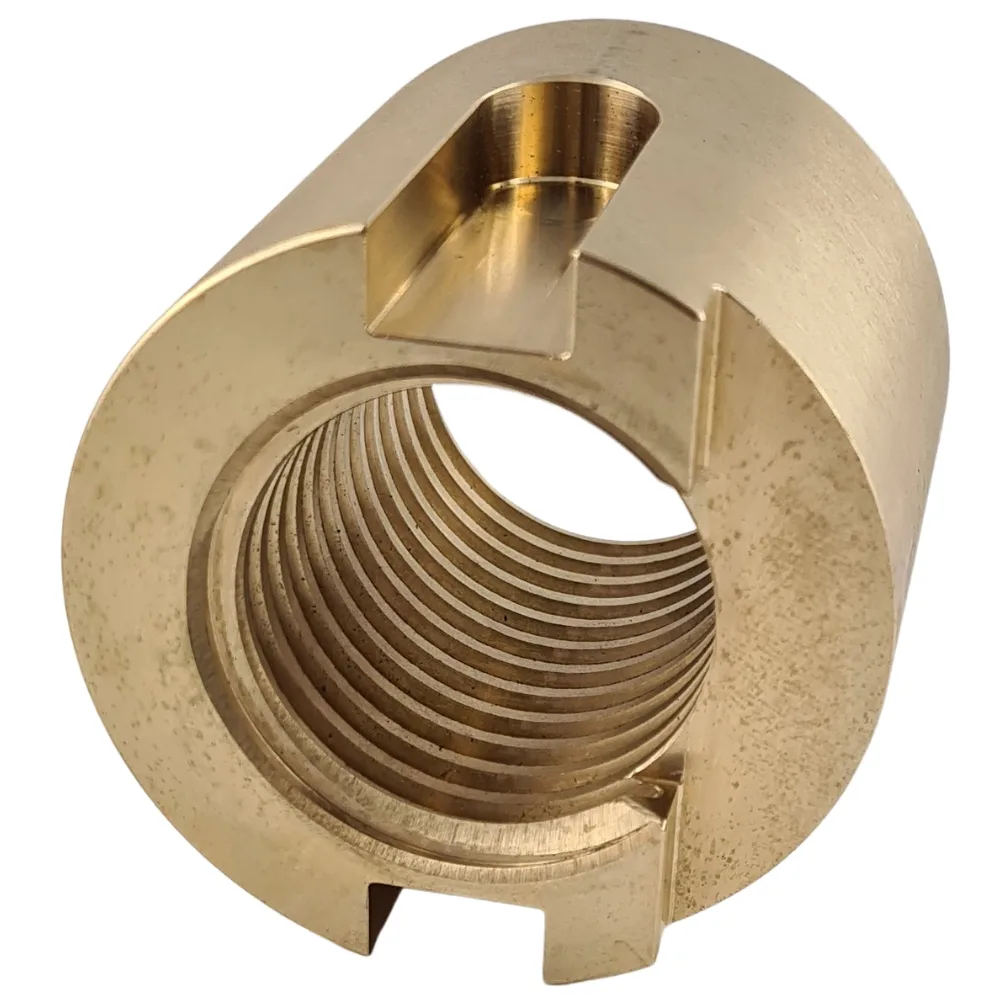

Cette écrou porteur pour pont élévateur FOG est conçu avec des rainures latérales et une zone de fraisage à la base, permettant une fixation précise et stable. L’écrou possède un filetage trapézoïdal Ø45 x 5 avec un filetage droit, ce qui garantit une transmission de force optimale. La bordure supérieure est légèrement arrondie pour un montage facile. Fabriqué en Allemagne en bronze de haute qualité, cet écrou est parfait pour assurer une performance durable et fiable du pont élévateur.

Dimensions :

• Filetage trapézoïdal Ø45×5, filetage à droite
• Ø70 mm x 70 mm de long

Compatibilité :
Compatible avec les modèles FOG suivants :

• FOG 449 9013
• FOG 449 9027
• FOG 449 9112
• FOG 449 9108
• FOG 449 9612
• FOG 449 9012
• FOG 449 9015
• FOG 449 9007
• FOG 449 9006
• FOG 449 9005
• FOG 449 9002

Compatible également avec le modèle Romeico H224 (identique à FOG 449)

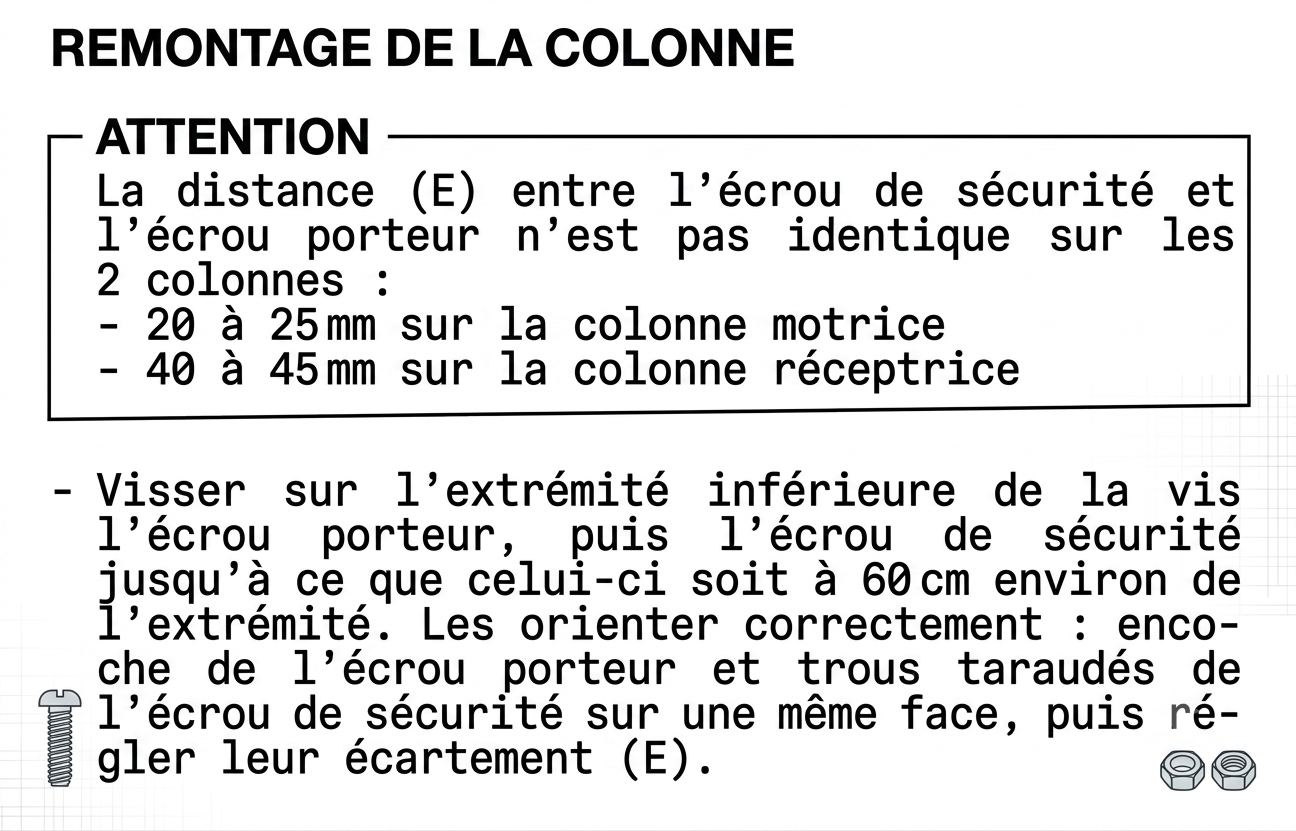

Remontage de la colonne

ATTENTION

La distance (E) entre l’écrou de sécurité et l’écrou porteur n’est pas identique sur les deux colonnes :

• Colonne motrice : 20 à 25 mm

• Colonne réceptrice : 40 à 45 mm

Instructions de montage :

Visser sur l’extrémité inférieure de la vis :

1. L’écrou porteur

2. Puis l’écrou de sécurité, jusqu’à ce que ce dernier soit à environ 60 cm de l’extrémité.

Orientation correcte :

• Assurez-vous d’orienter les écrous correctement : l’encoche de l’écrou porteur et les trous taraudés de l’écrou de sécurité doivent se trouver sur une même face.

• Puis, régler leur écartement (E) selon les spécifications ci-dessus.
